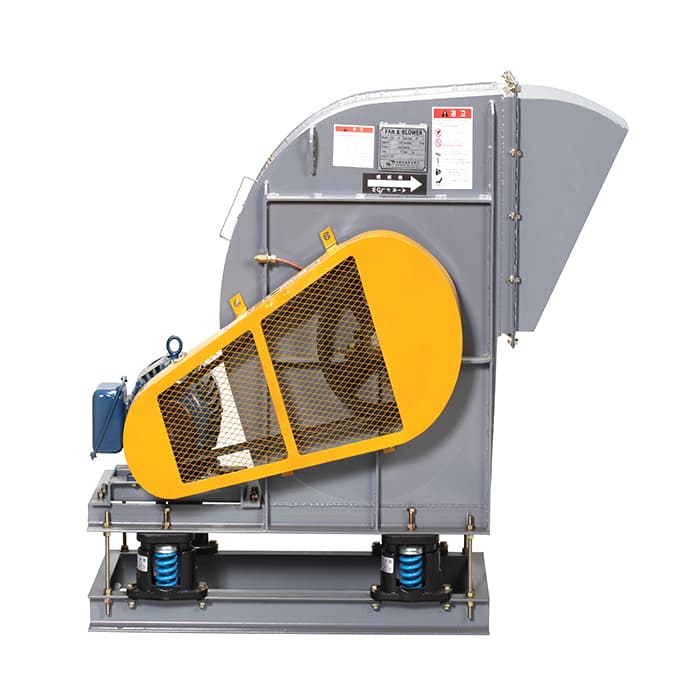

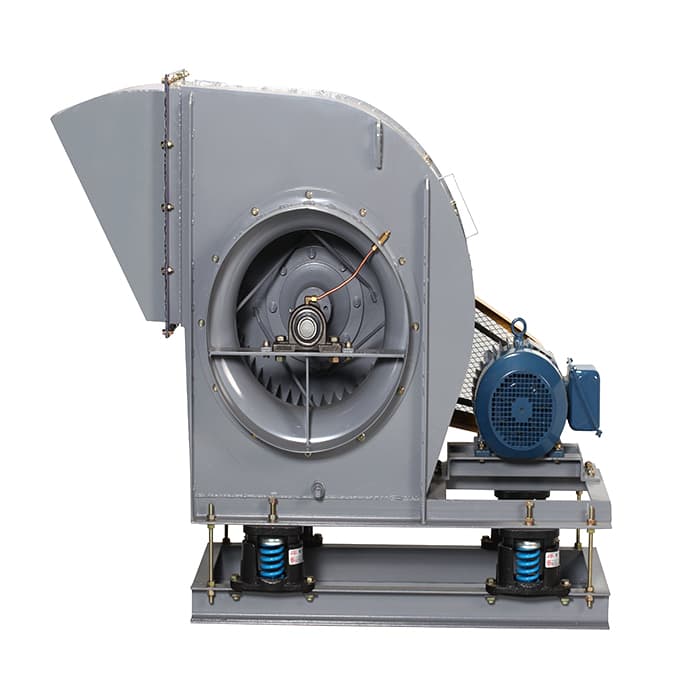

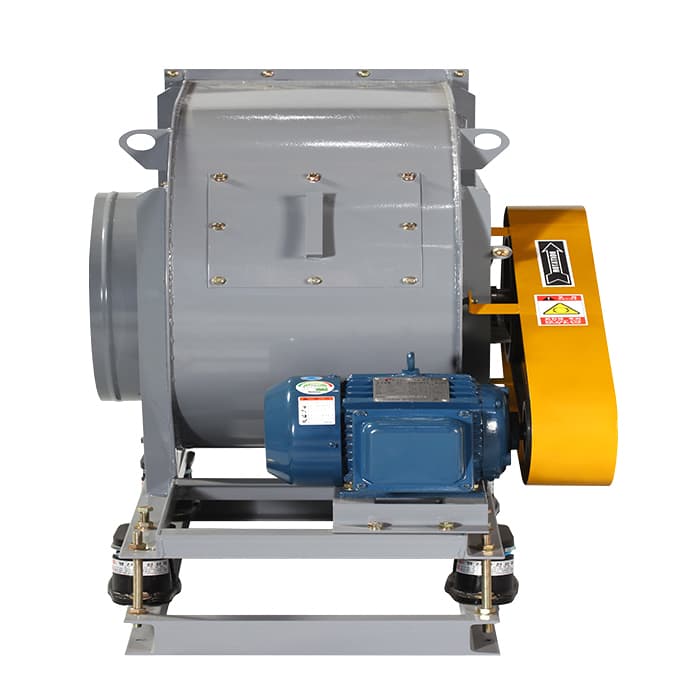

벨트구동형

제품 특징

•익 현장이 짧으며 날개폭이 넓고 익수가 많음
•같은 주속도의 다른 FAN보다 풍량이 많음
•풍압 60mmAq 이하의 저압에서 저속으로 정숙운전이 가능함
•특성곡선상의 정압곡선이 다른 원심형 송풍기에 비하여 완만하기 때문에 풍량변동에 대한 풍압의 변화가 적고, 따라서 여러개의 급ㆍ배기할 경우, 그 일부를 폐쇄하여도 큰 영향을 받지 않음
•일정회전수 아래에서 소요동력이 풍량의 증가에 따라서 점차 증가됨
•다른 원심형 송풍기에 비하여 가격이 저렴함

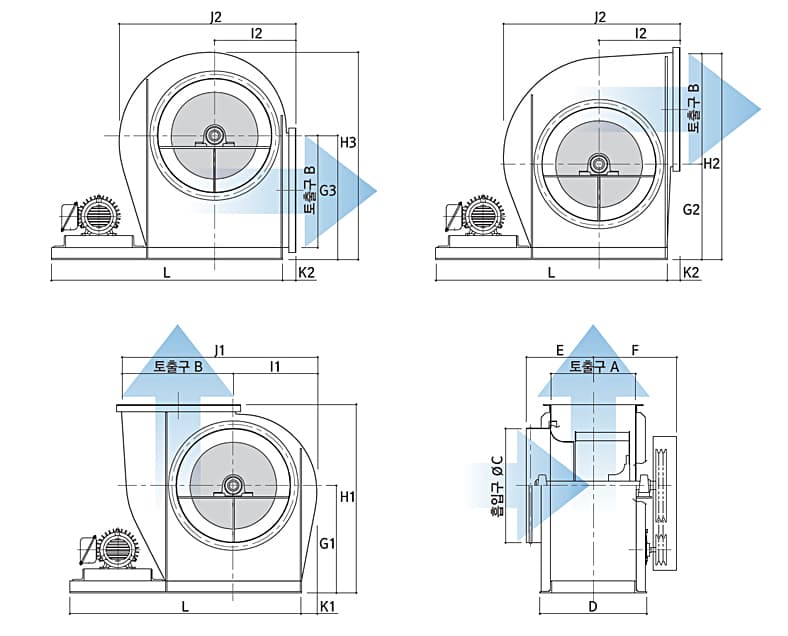

모델명(편흡입)	토출구	흡입구	FAN 베이스 폭	FAN 폭	센터높이	FAN 높이	FAN 상부 길이	FAN 베이스 길이
AMCA, KARSE 인증	A	B	C	D	E	F	G1	G2
DR-SF#2SD	240	305	320	328	220	300	320	290
DR-SF#2.5SD	300	380	400	388	250	330	385	345
DR-SF#3SD	360	460	480	448	280	360	450	400
DR-SF#3.5SD	420	535	560	508	310	390	520	460
DR-SF#4SD	480	610	640	560	340	420	610	540
DR-SF#4.5SD	540	690	720	620	370	450	680	600
DR-SF#5SD	600	760	800	680	400	480	745	655
일반	A	B	C	D	E	F	G1	G2
DR-SF#5.5SD	660	840	880	740	430	600	805	705
DR-SF#6SD	730	915	960	830	485	675	895	785
DR-SF#7SD	845	1,065	1,120	945	542	755	1,025	895
DR-SF#8SD	965	1,220	1,280	1,090	603	830	1,190	1,040
DR-SF#9SD	1,080	1,370	1,440	1,210	660	860	1,320	1,150
DR-SF#10SD	1,200	1,525	1,600	1,330	725	910	1,480	1,285
DR-SF#11SD	1,320	1,675	1,760	1,470	810	990	1,575	1,395
DR-SF#12SD	1,440	1,830	1,920	1,590	870	1,050	1,735	1,490

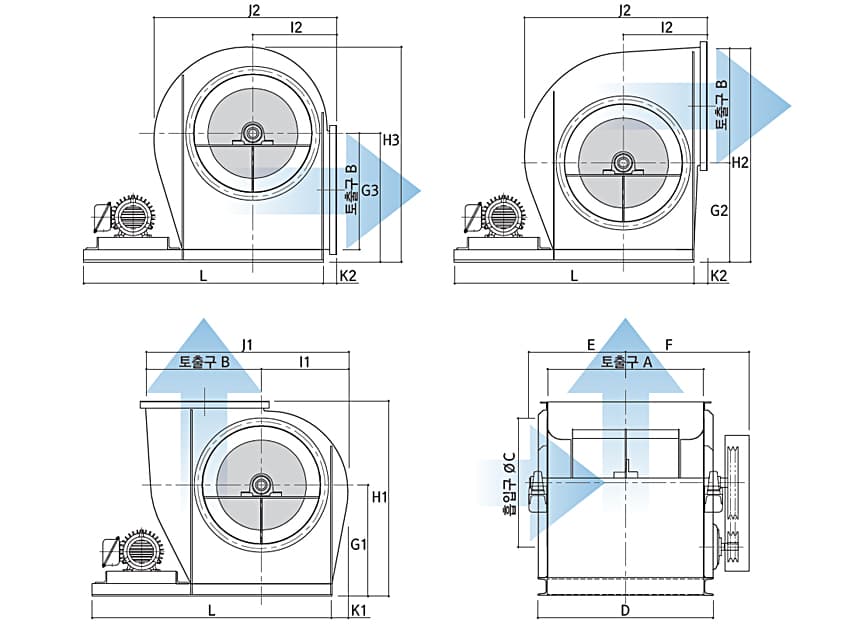

모델명(양흡입)	토출구	흡입구	FAN 베이스 폭	FAN 폭	센터높이	FAN 높이	FAN 상부 길이	FAN 베이스 길이
AMCA, KARSE 인증	A	B	C	D	E	F	G1	G2
DR-SF#2DD	440	305	320	520	298	400	345	315
DR-SF#2.5DD	550	380	400	30	353	455	410	370
DR-SF#3DD	660	460	480	740	408	510	475	425
DR-SF#3.5DD	770	535	560	850	463	585	545	485
DR-SF#4DD	880	610	640	960	518	650	610	540
DR-SF#4.5DD	990	690	720	1070	573	705	680	600
DR-SF#5DD	1100	760	800	1200	653	800	770	680
일반	A	B	C	D	E	F	G1	G2
DR-SF#5.5DD	1100	840	880	1200	650	770	830	730
DR-SF#6DD	1200	915	960	1300	700	840	895	785
DR-SF#7DD	1400	1065	1120	1530	805	960	1050	920
DR-SF#8DD	1600	1220	1280	1730	930	1100	1190	1035
DR-SF#9DD	1800	1370	1440	1950	1030	1210	1345	1170
DR-SF#10DD	2000	1525	1600	2150	1130	1310	1480	1285
DR-SF#11DD	2200	1675	1760	2350	1250	1430	1575	1395
DR-SF#12DD	2,400	1,830	1,920	2,550	1,350	1,530	1,735	1,540

전문 상담을 통해 최적의 솔루션을 제안합니다
